1. （外濾袋）

2. （外濾式）

3. （外濾式）（橢圓形、菱形）

4. 信封型

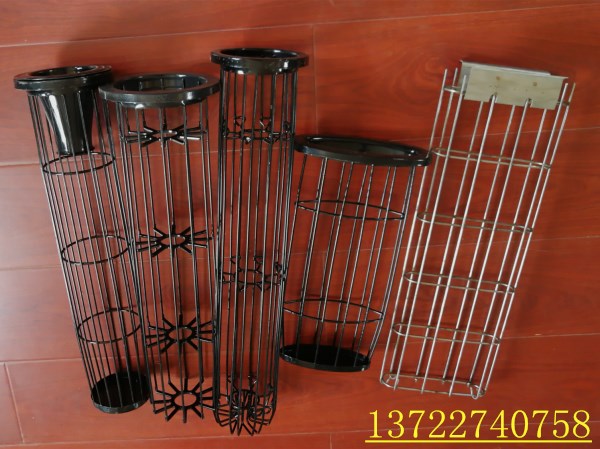

5. 多節式框架（橢圓型多節框架. 圓袋型多節框架（插節式、卡盤式））

6. 成品框架（帶文氏管的框架. 塑料袋、鐵架包裝的框架. 排列整齊的菱形框架）

除塵骨架原料：

低碳鋼絲.鍍鋅鋼絲.不銹鋼線材等.

除塵骨架規格：

圓形.橢圓形.扁形.信封形.梯形.星型.彈簧型其它根據客戶要求定制各型號的除塵骨架.

除塵骨架結構：

有多節式.文氏管.保護短管.下卸式.插接式.卡盤式等合理的結構方式.

除塵骨架表面處理

有鍍鋅.噴塑.處理.表面有 機硅噴涂等.表面有 機硅涂層特別適用于腐蝕性大的粉塵。.

除塵骨架使用壽命：

除塵骨架是濾袋的肋骨,它應輕盈,便于安裝和維護,框架的質量直接影響濾袋的過濾狀態和使用壽命.采用自然花崗巖,經機械加工成圓形彎板,整體結構光滑平整.有耐侵蝕,損,的特性.外部用的材料澆注.筒體設備外護鋼板,增強了設備的強度和使用壽命.本體采用每節1米結構,每節接口處有凹凸形接縫,安裝時用呋喃樹脂或膠泥在縫口連接,連接處不漏水；克服了原有花崗巖除塵器接縫滲水和漏風的通病.上部水槽為陶瓷結構,陶瓷除塵器在供水過程中不漏水,避免了原花崗巖除塵器水槽滲水挫折,增強了除塵器的使用效果.安裝簡樸,一般每節1米,現場吊裝半天即可安裝完成,減少了施工周期.

除塵骨架影響因素：

(1)除塵骨架的尺寸的影響：在除塵骨架的幾何尺寸中，以除塵骨架的直徑、氣體以及排氣管形狀與大小為重要的影響因素。

(2)氣體參數對除塵骨架性能的影響：包括氣體流量的影響，氣體含塵濃度的影響，氣體含濕量的影響，氣體的密度、黏度、壓力、溫度的影響等。

(3)粉塵的物理性質對除塵骨架的影響

(4)除塵骨架內壁粗糙度的影響：濃縮在壁面附近的粉塵微粒，會因粗糙的表面引起旋流，使一些粉塵微粒被拋入上升的氣流，進入排氣管，降低了除塵效率。

除塵骨架產品應用：

廣泛應用于冶金.建材.發電.化工.食品.垃圾焚燒爐等行業.

除塵骨架生產制做標準

A.籠式除塵骨架要求支撐環和縱筋分布均勻,并應有足夠的強度和剛度,能承受濾袋在過濾及清灰狀態中的氣體壓力,能防止在正常運輸和安裝過程中發生的碰撞和沖擊所造成的損壞和變形.

B.濾袋骨架所有的焊點均應焊 接牢固,不允許有脫焊.虛焊和漏焊.

C.濾袋骨架與濾袋接觸的表面應平滑光潔,不允許有焊瘤.凹凸不平和毛刺.

D.拉簧式骨架要有足夠的圈數和彈性,拉開后間距要均勻.

E.濾袋骨架表面須經過處理,根據不同需要進行電鍍.噴塑或涂漆,如用于高溫,其外理應清滿足使用溫度的要求.

F.除塵袋籠的垂直度6M正負1mm。

G.除塵袋籠有整體、分節兩節或三節。

H.除塵袋籠長度3米以上佩帶鋼制一次成型文式管。

J.除塵袋籠有鍍鋅、噴塑、有 機硅處理。
